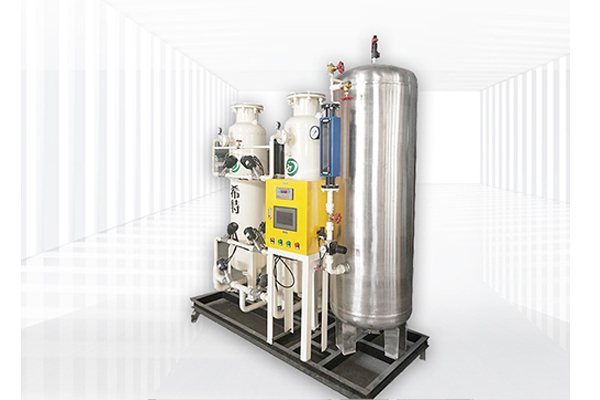

氮氣純化裝置概述

       根據用戶工藝的要求采用無氫純化工藝—即鈀碳纖維燃燒法除氧。其工作原理為制氮機出來的氮氣經加熱后進入裝有碳纖維的脫氧器內，氮氣中的氧和載有催化劑的碳在催化劑的作用下發生如下化學反應C+O2 = CO2

       在催化劑的作用下，其化學反應完成，脫氧后氮氣中殘氧含量可小于0.1ppm。脫氧后的氮氣經冷卻后進入裝有分子篩的吸附器內，氮氣中的水分和CO2被分子篩深度吸附，經過濾后即可獲得高純度的氮氣。該工藝優點為產品氮氣中無氫含量，特別適用于對氫含量有嚴格要求場合。但脫氧器內的脫氧劑（鈀碳纖維）為消耗型，我們?yōu)橘F公司設計的此套裝置的脫氧劑更換周期為一個月，使用一個月后便可通過切換除氧器來保證連續生產，另一反應完全的除氧器則需重新更換除氧劑，我們?yōu)榭紤]到后期使用換料的方便性，設計進料與放料口，使換料過程簡單化（每次換料僅需5分鐘）。

希特DCZ-I型氮氣純化設備

特點采用高效催化劑加氫除氧，不需要活化，除氧范圍廣，適用于含量較高，對過量氫不作要求的工藝生產。

技術參考指標：

純度≥99.9995%

氧含量≤5ppm

氫含量: 500ppm- -5% (可調)

露點≤-70°C

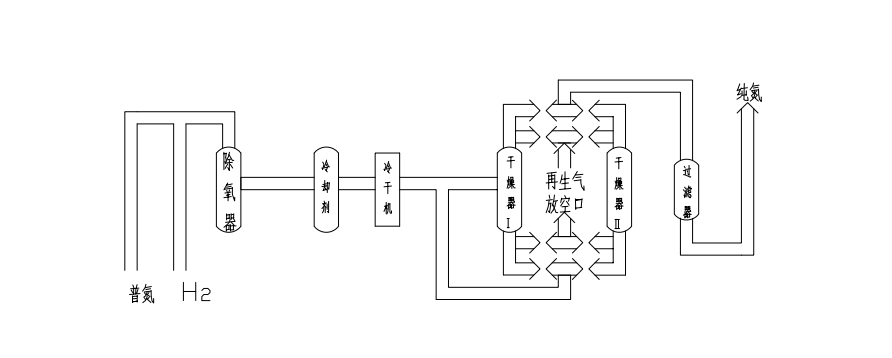

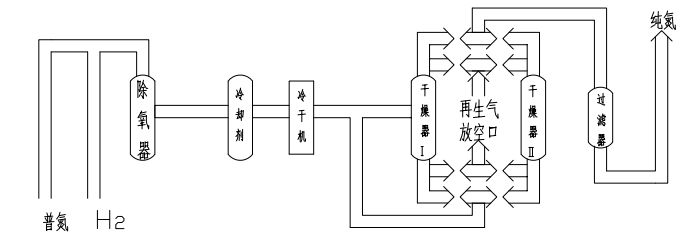

工藝流程圖：（二選一）

希特DCZ-I型氮氣純化設備

特點原料氣氧含量小于1000ppm時，使用高效脫氧劑加碳除氧，氮氣純度和壓力不受氫氣影響。

●純度≥99.9995%

●氧含量≤5ppm

●氫含量:5ppm

●露點≤-70°C

●純氣壓力：0.05-0.8Mpa
