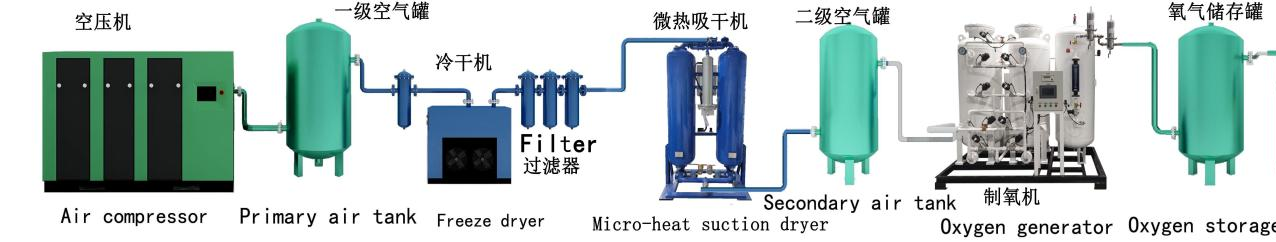

變壓吸附制氮工藝流程架構：

1. 空氣壓縮機：空氣通過空氣壓縮機進行收集和壓縮，為氧氣發生器提供氣源。參考指標:電壓和功率。

2.四級過濾器：空氣凈化作用?？梢赃^(guò)濾壓縮空氣當中的顆粒，水，油，粉塵。過濾精度達到0.01ppm。

3.冷凍干燥機：通常進入空氣網的壓縮空氣都含有100%的水蒸汽。當空氣冷卻時蒸汽便會凝結，所以不僅會破壞壓縮空氣系統，還會對最終產品造成損壞。空氣經過冷凍干燥機的干燥處理，可以保證設備系統健康運行。

(當空氣露點≦45℃，另外選配吸附式干燥機，對低露點氣源進行二次處理)

4.空氣儲存罐：空氣經過一定帶壓設備的處理，需要在進入下一個組件之前，穩定和緩沖壓力的作用。一級和二級兩只儲氣罐。

5.氧氣發生器：采用PSA變壓吸附工藝，通過分子篩吸附和脫附的相互交替，實現氧氮分離。

6.氧氣儲存罐：從氧氣發生器出來的合格氧氣，通過管道輸送到氧氣儲罐中。氧氣罐自帶安全閥，當壓力達到一定的數值，安全閥會自動泄放壓力，使整個系統處于安全的工作環境。

環保行業變壓吸附制氮機裝置流程圖示：

環境空氣經壓縮凈化，除去油、水、塵后，進入由兩個裝填有碳分子篩的吸附塔組成的變壓吸附裝置。壓縮空氣由下至上流經吸附 塔，其間氧分子在碳分子篩表面吸附，氮?dú)庥晌剿隙肆鞒?，進入粗氮緩沖罐，經過一段時間后，吸附塔中碳分子篩被吸附的氧飽和，需進行再生。再生是通過停止吸附步驟，降低吸附塔壓力來實現的。兩個吸附塔交替進行吸附和再生，從而確保氮?dú)獾倪B續輸出。

技術指標參數：

流量：3~2000nm³/hr

純度：≥95-99.999%

壓力：0.01-0.8Mpa(以?xún)?nèi)可調)

露點：-45℃

氧含量：≤5ppm

過濾精度：0.001ppm

行業應用范圍

1、半導體封裝行業應用
用氮?dú)夥庋b、燒結、退火、還原、儲存。宏博變壓吸附制氮機協助業類各大廠家在競爭中贏
